一、產品用途　　

井下bao破材料庫抗沖擊波密閉門用于井下爆*材料庫和爆z材料發放硐室，起隔離作用阻止爆*沖擊波及爆*產生的火焰、有毒氣體向外部巷道擴散，由總回風道排出?！　?/p>

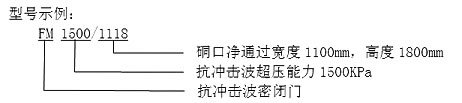

二、型號、規格、技術參數　　

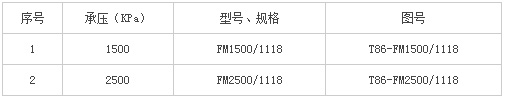

井下bao破材料庫抗沖擊波密閉門產品按硐口尺寸有1100×1800一個規格，按承壓不同有2個規格，見下表：

三、產品說明　　

本抗沖擊波密閉門為煤炭工業部徐州礦務局設計處設計，產品質量標準和檢測標準嚴格執行Q/WMS-3012-2006《抗沖擊波密閉門》?！　?/p>

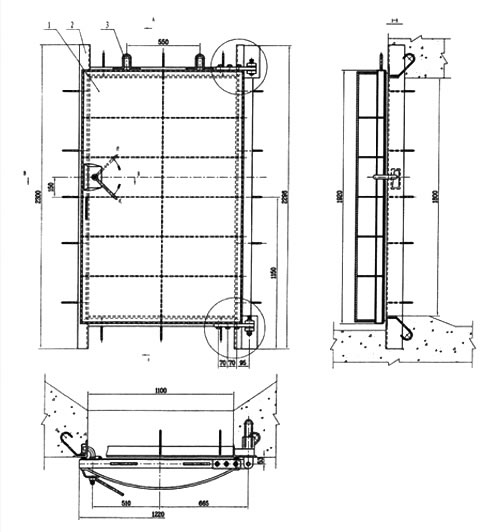

四、產品主要結構　　

本抗沖擊波密閉門由門框、門扇、鉸頁、閉鎖裝置等部件組成?！　?/p>

1、門框?yàn)椴坏冗吔卿摻M焊框架構件；　　

2、門扇為弧形殼板、井字筋板、槽鋼圈梁組焊而成；　　

3、下鉸頁采用單向推力球軸承支撐；　　　

4、閉鎖裝置為閉鎖軸、手柄轉動式；　　

5、密封方式采用“9”字形截面橡膠條密封。

五、技術要求

1、本門開啟應向庫內，本設計采用向右側開啟方向，若需要向左側開啟，則應以門扇中間線為軸，對稱變動各零件位置。

2、本件抗沖擊波活門，抗沖擊波超壓能力為2500Kpa,通風活門組分為三組，總通風量為600m3/h，每組通風量為2000m3/h,風速均按8m/s進行設計的。使用時可根據井下爆*材料庫需要分量和總回風道負壓值，確定通風活門組數，并可調節每組活門懸板的張啟角度進行微調，以滿足通風量。

3、懸板關閉時應與底板上的緩沖石棉墊緊密貼合，懸板開啟時應與限位座之擋板貼合，懸板可繞鉸頁軸轉動。以確保轉動靈活，應定期加潤滑油。

4、門扇頁板安裝，應保證上、下鉸頁孔同心，中間平行于門扇內表面中間線。

5、門框與墻峒為一整體，澆灌混凝土前，應將鉸頁的固定角鋼檢查，校正，固定牢靠，保證上、下鉸頁孔中間在同一鉛垂線上，不同心度允許差為2mm。

6、門扇安裝后與門框平面應平貼合、并成鉛垂面，局部門隙在3mm以內。

7、閉鎖、鉸頁的活動部位應經常注入油脂，各部件至少每年維修保養一次。

8、外露金屬表面應涂紅丹防銹漆二遍，桔紅色面漆二遍，轉動部位涂黃油或加注黃油，并在間扇外表面標出把手開關方向。

9、為吊裝門扇，門峒頂棚應相應預埋吊環一個。

10、門框部件應在巷道施工中預埋好。

11、密封條與門扇連接，先用膠粘合，然后用螺栓固定。

12、密封條應經常涂滑石粉，防止老化。

13、安裝使用后，至少半年保養檢修一次。
